La plaque en acier pressée qui prend en charge le béton du sol est connue sous le nom de pont de plancher. Le pont de la ferme en acier est adapté aux exigences de construction rapide de la structure en acier principale et fournit une plate-forme de travail ferme dans un court laps de temps. La terrasse en truss en barres d'acier est une nouvelle génération de ponts de plancher développés par les ingénieurs de la construction.
La terrasse en truss en barres d'acier est une nouvelle génération de ponts de plancher développés par les ingénieurs de la construction. Les barres en acier dans le pont de sol sont transformées dans des fermes de barre en acier à l'aide d'un équipement de soudage en tôle semi-automatique dans l'usine pour remplacer la hauteur surélevée et la capacité de portage du pont de plancher.

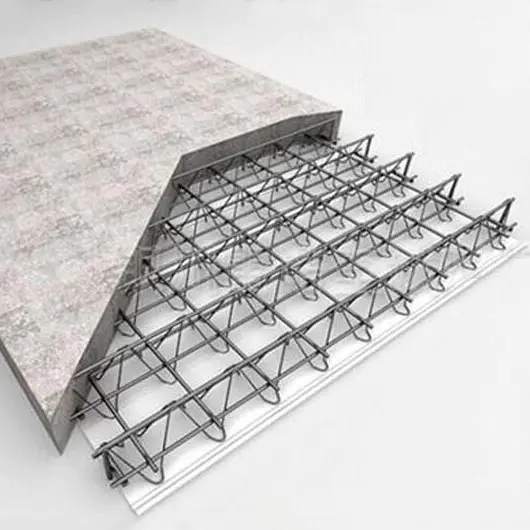

Ce système intègre les barres d'acier dans la dalle de plancher en béton avec le modèle de construction. Pendant la procédure de construction, les terrasses en treillis à barres en acier peuvent résister au poids du béton humide sur la dalle de sol et à la charge de construction. Pendant la période d'utilisation, les barres d'acier à accord supérieur et inférieures de la ferme en acier fonctionnent avec le béton dans son ensemble pour résister à la charge d'utilisation.

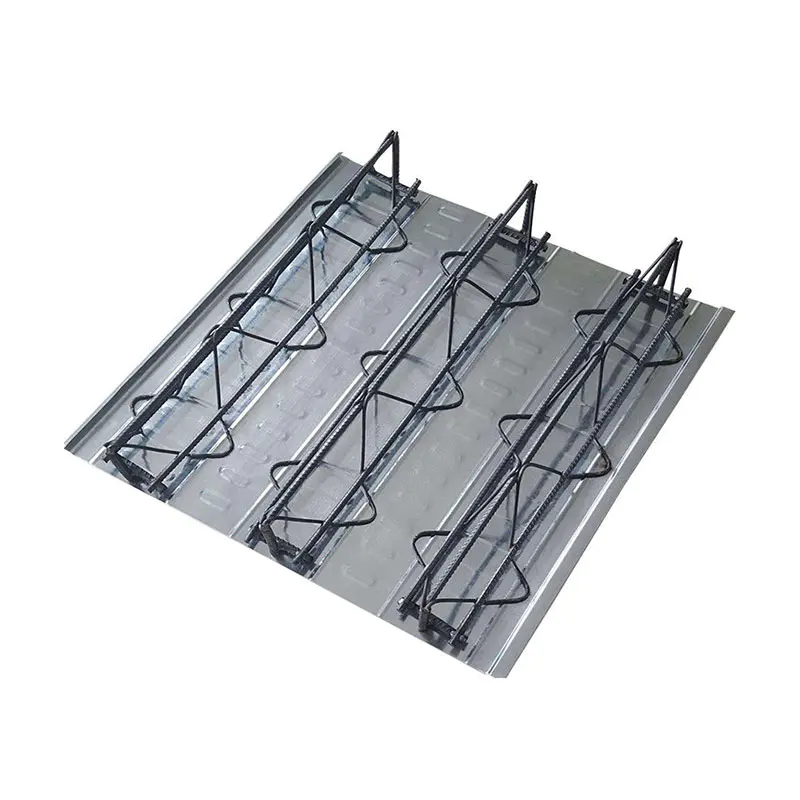

Le pont des fermes en barres d'acier est formée en connectant la ferme en acier et la feuille inférieure par le soudage du point de résistance. La ferme des barreaux en acier est en barres d'acier, qui sont utilisées comme accord supérieur, accord inférieur et barres Web en fonction de la position différente. La feuille inférieure peut être en plaque d'acier galvanisée ou la plaque en acier louée à froid.

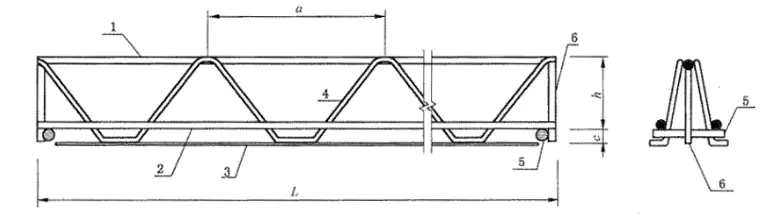

Élévations

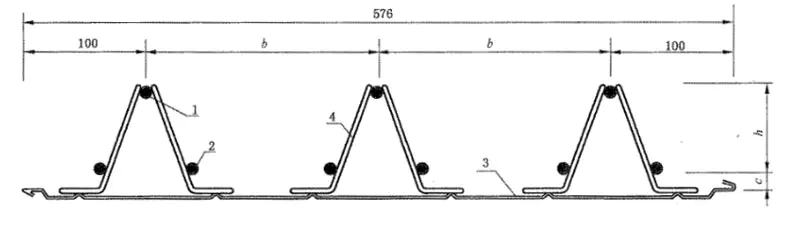

Vue de section
1 、 l'accord supérieur ； 2 、 l'accord inférieur ；
3 、 La feuille inférieure ； 4 、 Barres Web ；
5 、 Renforcement horizontal du soutien ； 6 、 Barres de support verticales.
L ： Longueur de la dalle de plancher en trelle en acier, ≤12000 mm ；
H: Hauteur de la ferme en acier, 70 ~ 170 mm
A ： Distance entre les sections de la ferme en acier, 200 mm;
B ： Espacement entre les fermes à barres en acier, 188 mm;
C ： Épaisseur du couvercle en béton, 15 mm;

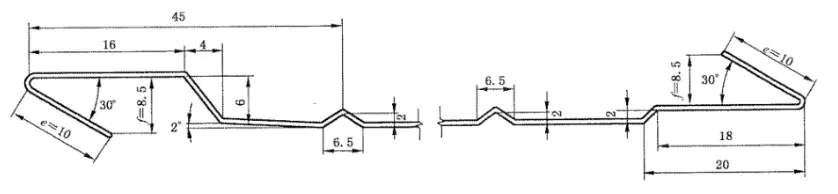

Diagramme de la feuille inférieure

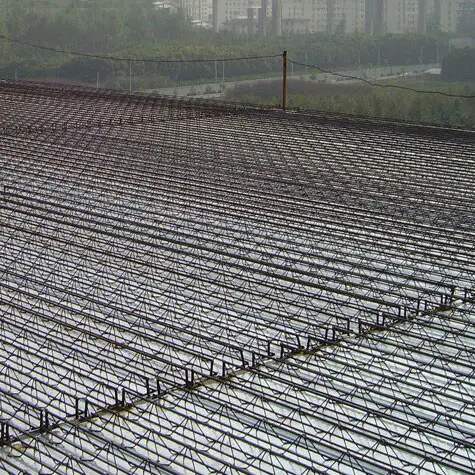

Avant de poser les ponts en filettes en barres d'acier, la ligne de référence doit être définie en fonction de la position de départ indiquée sur le dessin. La première carte doit s'aligner sur la ligne de référence et les autres cartes sont installées en séquence. La connexion des planches adopte une méthode de fixation et la connexion à crochet entre les cartes doit être serrée pour s'assurer qu'il n'y a pas de fuite lors de la verse de béton.
